Как выбрать регулируемые опоры для оборудования на неровном полу
Тяжелый станок или упаковочная линия редко попадают на идеально ровный пол. Бетонная стяжка просаживается, плитка ложится с перепадами, а рама оборудования бывает слегка перекошена. Если поставить такую машину на жесткие ножки, нагрузка ляжет на две-три точки из четырех, а остальные повиснут в воздухе.
Выровнять раму и разделить вес поровну помогают регулируемые опоры, но выбор модели начинается с расчета, а не с каталога. Исполнения таких опор, разделенные по типам, можно посмотреть на странице https://promdetali.com.ua/g151828449-reguliruemye-opory.
Для чего нужны регулируемые опоры
Резьбовой шток меняет высоту точки контакта с полом, поэтому станок или линию выставляют по уровню и компенсируют неровности покрытия. Вес при этом распределяется между всеми точками, а не только между самыми высокими.
Это важно не только для геометрии. Перекошенная рама работает с лишними напряжениями, у станка теряется точность, а у конвейера или лабораторной мебели появляются люфты и дребезг. Такие опоры ставят в металлообработке, машиностроении, пищевой и химической промышленности, на упаковочной технике и в медицинском оборудовании.
Опоры с неподвижным и с подвижным основанием

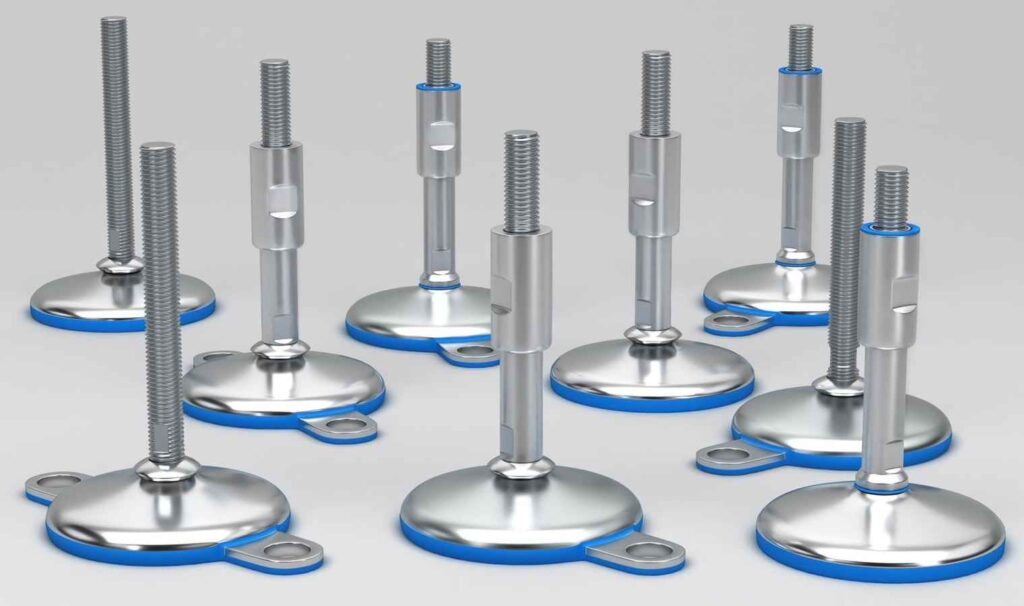

Опора с неподвижным основанием проще по конструкции. Ее ставят на поверхность без подготовки, а допустимый наклон не превышает 10 градусов. Исполнения бывают с креплением к полу, без крепления и с противоскользящими дисками, которые не дают машине сдвигаться на гладком покрытии.

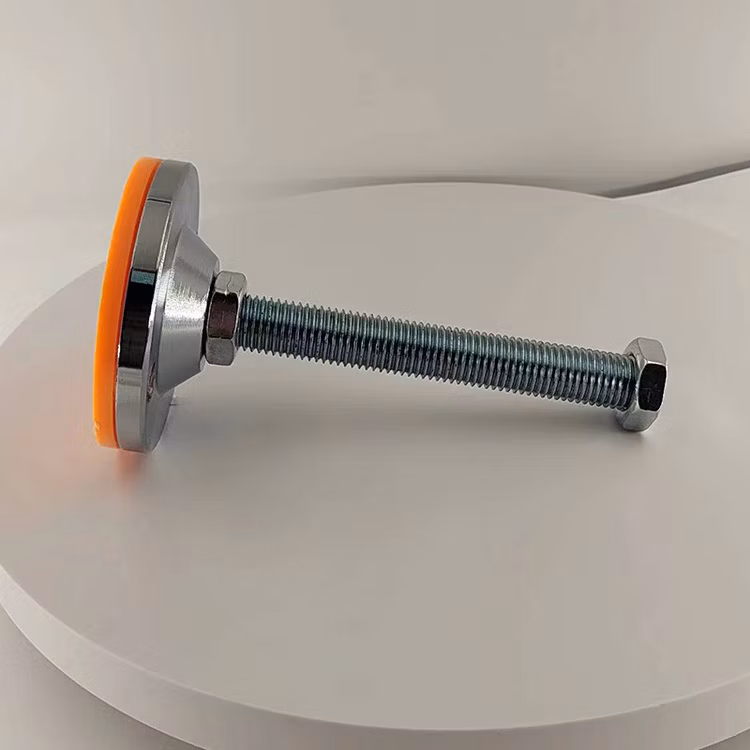

У опоры с подвижным основанием пятка может поворачиваться на штоке и приспосабливается к наклону пола. Вес распределяется ровнее даже при большой разнице высот пола в разных точках, поэтому такие винтовые опоры выбирают для станков на неровном полу.
Отдельный вариант устроен как трубка с резьбовым штоком внутри. Он поднимает точку регулировки и прячет крепление внутри рамы, что удобно в местах, куда трудно добраться инструментом.
Как рассчитать нагрузку на одну опору
Расчет несложный, но его нередко пропускают, и тогда опоры подбирают на глаз. Ошибка в весе или в числе точек опоры сразу превращается в перегрузку одной-двух опор.
Порядок расчета выглядит так:
- Общий вес машины считают вместе с оснасткой и рабочей загрузкой, иначе опоры окажутся рассчитаны на пустую машину.
- Число опор зависит от размеров рамы: четырех точек хватает не каждой, а длинным изделиям нужны промежуточные.
- Вес делят на число опор. Получается усилие на одну опору.
- К этому усилию прибавляют запас прочности 20–30 % и сравнивают итог с допустимой нагрузкой модели. Если значение не укладывается, берут типоразмер крупнее.
Запас пригодится при толчках во время наладки и когда часть веса смещается к краю рамы. Опора, рассчитанная впритык, выходит из строя первой, и вся машина снова теряет уровень.
Как выбрать опоры с учетом условий эксплуатации
Выбирая регулируемые опоры для конкретного цеха, оценивают поверхность, уровень вибрации и ударов, неблагоприятные внешние воздействия и доступ для обслуживания. От этого зависят материал, способ фиксации и устройство опорной части.
Нержавеющая сталь нужна там, где часто моют и есть агрессивная среда, например на пищевом или химическом производстве. Оцинкованная сталь и армированный технополимер подходят для более мягких условий. При вибрации и ударах опору лучше закрепить на полу, а на гладкой плитке пригодится противоскользящий диск.
Перед покупкой стоит записать вес машины, число точек опоры, наибольший перепад пола и способ фиксации. По этим данным проще подобрать модель с достаточным запасом прочности.
