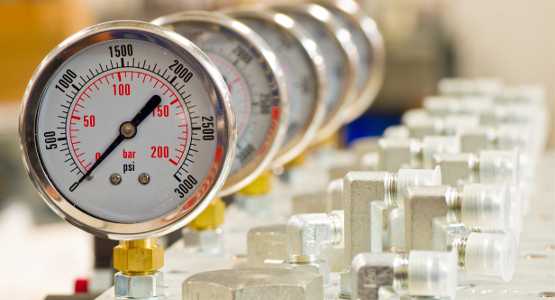

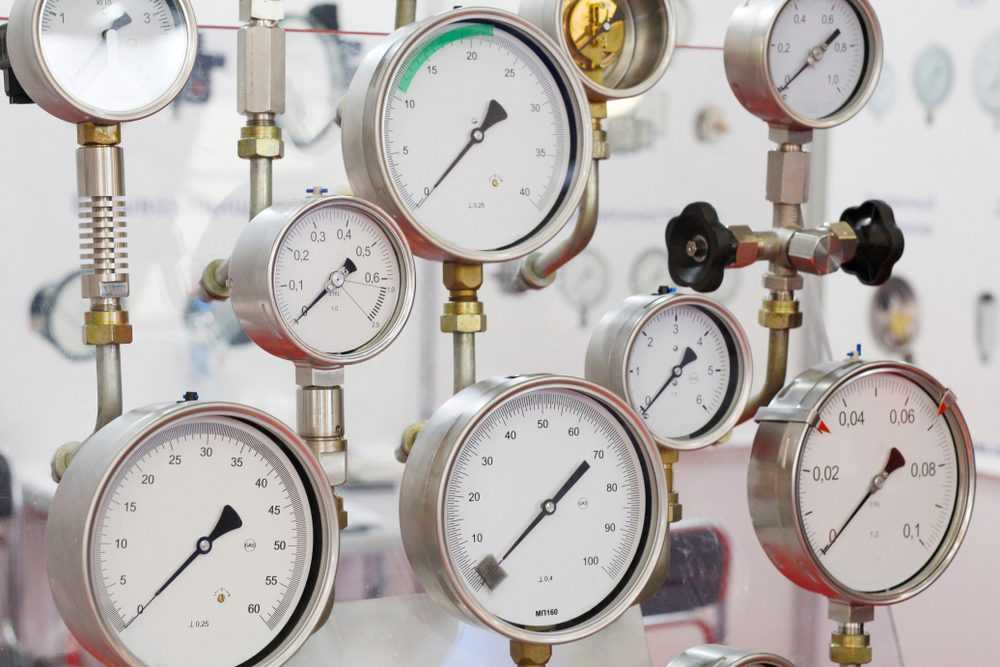

Манометры: контроль давления в системах отопления, вентиляции, водоснабжения и промышленных линиях

Манометры — это ключевые измерительные приборы, обеспечивающие безопасность, стабильность и точность работы инженерных систем. Они применяются в отопительных контурах, вентиляционных установках, водопроводах, насосных станциях, компрессорных линиях, а также в технологических процессах на промышленных предприятиях. Правильный выбор манометра позволяет не только контролировать давление, но и предотвращать аварийные ситуации, продлевать срок службы оборудования и обеспечивать соответствие нормативам.

Типы давления и соответствующие манометры

Манометры — измеряют избыточное давление относительно атмосферного. Наиболее распространённый тип для отопления, водоснабжения и компрессорных систем;
Вакуумметры — фиксируют давление ниже атмосферного, применяются в лабораториях, вакуумных установках и системах аспирации;
Мановакуумметры — универсальные приборы, измеряющие как избыточное, так и отрицательное давление;
Дифференциальные манометры — определяют разницу давления между двумя точками, актуальны для фильтрации, вентиляции и контроля перепадов в теплообменниках;
Барометры — измеряют абсолютное атмосферное давление, используются в метеорологии и климатических системах.

Принцип действия и конструктивные особенности

Пружинные (деформационные) — работают за счёт деформации упругого элемента (трубка Бурдона), наиболее распространены в технических системах;
Мембранные — основаны на изгибе тонкой мембраны, подходят для агрессивных сред и загрязнённых потоков;
Жидкостные — используют столб жидкости для измерения давления, применяются в лабораториях и при низких давлениях;
Электронные — оснащены сенсорами и цифровым дисплеем, обеспечивают высокую точность и возможность интеграции в автоматизированные системы;
Электроконтактные — дополнительно замыкают цепь при достижении заданного давления, используются в системах сигнализации и управления.

Классы точности и диапазоны измерений

Класс точности	Погрешность	Область применения
0.1–0.6	±0.1–0.6% от шкалы	Лаборатории, калибровка, эталонные измерения
1.0–1.5	±1.0–1.5%	Промышленные процессы, точные измерения
2.5–4.0	±2.5–4.0%	Технические нужды, отопление, водоснабжение

Области применения манометров

Отопление — контроль давления в котлах, коллекторах, теплообменниках, предотвращение перегрузок и аварий;
Вентиляция — измерение перепадов давления в фильтрах, вентиляторах, воздуховодах;
Водоснабжение — контроль давления в насосных станциях, магистралях, системах орошения и бытовых контурах;
Промышленность — технологические процессы, компрессоры, гидравлика, химические реакторы, резервуары;
Автоматизация — интеграция в системы управления, сигнализация при отклонении давления от нормы.

Критерии выбора манометра

Тип давления — избыточное, абсолютное, дифференциальное;
Диапазон измерений — от 0.1 бар до 600 бар, в зависимости от задачи;
Тип присоединения — радиальное, осевое, заднее, с фланцем или резьбой (М12×1.5, М20×1.5, G1/2);
Материал корпуса — латунь, нержавеющая сталь, пластик — выбирается по агрессивности среды;
Дополнительные функции — глицериновая заливка (виброустойчивость), электроконтакт, цифровой дисплей, поверка.

Типовые модели и их особенности

МТ-2У-М — радиальный, до 6 МПа, класс точности 2.5, подходит для отопления и водоснабжения;
МТ-3У-М — радиальный, до 10 МПа, класс 1.5, используется в промышленных системах;
Глицериновые модели — устойчивы к вибрациям, применяются на насосах, компрессорах, мобильной технике;
Электроконтактные манометры — замыкают цепь при достижении давления, интегрируются в системы сигнализации и управления.

Заключение

Манометры — это неотъемлемая часть инженерной инфраструктуры, от бытовых систем до сложных промышленных процессов. Правильный выбор прибора по типу давления, классу точности, конструкции и условиям эксплуатации обеспечивает безопасность, точность и долговечность оборудования. Ознакомьтесь с ассортиментом манометров на сайте Спецавтоматика Украина — и выберите решение, которое соответствует вашим техническим задачам.
